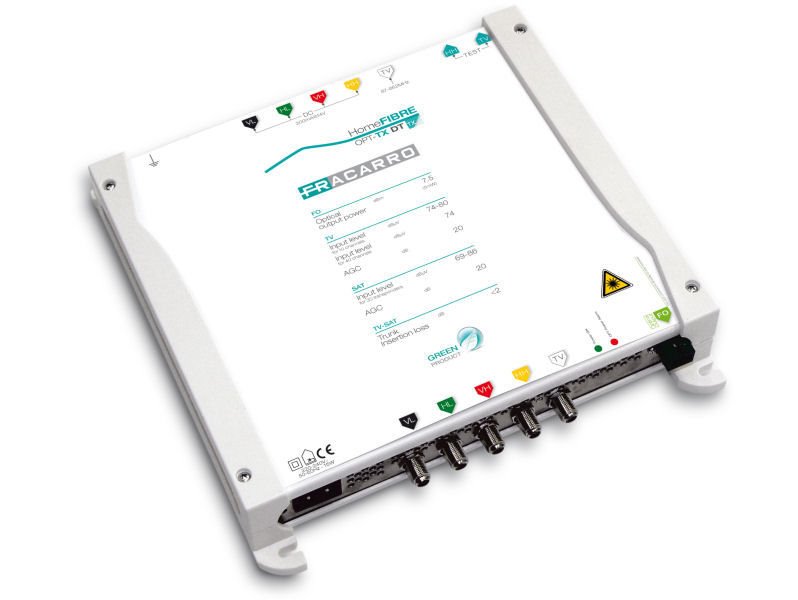

Optický vysielač FRACARRO OPT TX-DT

1. Vysielač Fracarro Home Fiber je vysoko inovatívne riešenie, navrhnuté pre svoju jednoduchosť inštalácie od koncovej stanice po sieťovú zásuvku.
2. Systém používa konvenčnú zostavu LNB a parabolu, ktoré nevyžadujú žiadne špeciálne nástroje na optické zarovnanie.
3. Je schopný prenášať všetky satelitné a terestriálne signály cez jedno optické vlákno 9/125.
4. Ďalšie vysielače môžu byť kaskádovateľné. Takéto zapojenie poskytuje väčšiu flexibilitu pri návrhu systému na dodávanie veľkého počtu zásuviek.

SPOĽAHLIVOSŤ

1. Umožňuje prenos signálov bez straty alebo zhoršenia na veľké vzdialenosti (útlm 0,3 dB / km)
2. Imunitné voči elektrickým a environmentálnym rušeniam, a preto je ideálne vhodné pre zvlášť ťažké inštalácie

FLEXIBILITA

1. Umožňuje jednoduché navrhovanie zložitých systémov s veľkým počtom zásuviek (1 TX pre 128 zásuviek)
2. Kompatibilná integrácia s existujúcimi koaxiálnymi systémami
3. Kaskádovitá distribúcia typická pre multiprepínačovú topografiu (strom a vetva alebo zapojenie do hviezdy)

JEDNODUCHÁ INŠTALÁCIA

1. Zjednodušuje kabeláž vďaka extrémne malým káblom a konektorom (iba 3 mm)
2. Použitie tradičnej kombinácie paraboly a LNB
3. Nevyžadujú sa žiadne špeciálne optické vyrovnávacie zariadenia.
4. 5mW optický vysielač pracuje v druhom optickom prenosovom okne (1310nm) a riadi SAT signály z tradičnej kombinácie LNB a paraboly.
5. vrátane DTT s plnou šírkou pásma.
6. Vybavený automatickou reguláciou zosilnenia (AGC), je možné pomocou typickej kaskádovej distribučnej infraštruktúry ľahko prepojiť až 7 vysielačov, ktoré slúžia až 896 zásuvkám na stenu.
7. Domáci optický vysielač OPT-TX-DT
8. Vstupy RF: 5 (4 SAT + 1TERR)
9. RF výstupy: 7 (4 SAT + 1TERR + 2TEST)
10. Optický výstup: 1 SC / APC
11. Šírka vstupného pásma SAT: 950 - 2150
12. Typ konektora: F samica
13. Strata vstupného návratu dB: 10
14. Strata vloženia kmeňa dB: <2
15. Vstupná úroveň dBuV: 69 - 86
16. Šírka pásma vstupného TV signálu: 87 - 862
17. Strata vstupného návratu dB: 10
18. Strata vloženia kmeňa dB: 1
19. Vstupná úroveň dBuV: 80 @ 10ch
20. Šírka pásma MHz: 87 - 862/950 - 2150
21. Strata vstupného návratu dB: 10
22. Úroveň skúšobného signálu dBuV: 59
23. Optický výstup - Typ konektora: SC / APC
24. Vlnová dĺžka nm: 1310
25. Optický výkon dBm: 7 (5mW)
26. Strata optickej návratnosti dB:> 45
27. Bezpečnostná trieda: 1M

HLAVNÉ RYSY

1. Sieťové napätie / Hz: 184 - 264/50 - 60
2. Príkon W: 15 LNB
3. diaľkové napájanie mA: 200 @ 14V (4 SAT konektory)
4. Prevádzková teplota ° C: -5 až +55
5. AGC Dynamics dB: 20
6. LED diódy: Zelené LED napájanie, červený LED laser navyše

Zhoda s normami: CEI EN 50083-2 EN60065
